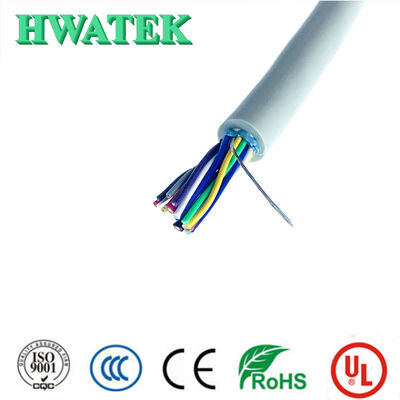

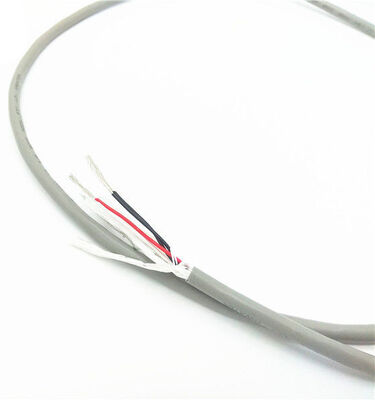

Cáp điện máy kéo cách điện PVC SJT chống tia UV
Tổng quan sản phẩm
SJT, SJTW, 300V, 105°C, chống tia UV, chống ẩm, VW-1, cáp điện luồn dây máy kéo cách điện PVC.
Giới thiệu sản phẩm
Dây điện trong phòng máy kéo thang máy có điện áp định mức 300V bao gồm ruột dẫn bằng đồng, cách điện, vật liệu độn, băng quấn, lớp chống nhiễu và vỏ ngoài. Cáp có độ mềm dẻo cao, chịu nhiệt độ cao, đặc tính chống cháy và đáp ứng các yêu cầu sử dụng ngoài trời và các khu vực đặc biệt: chống ẩm, chống tia UV và chống dầu. Tất cả vật liệu tuân thủ các tiêu chuẩn bảo vệ môi trường mới nhất của RoHS & Reach.
Đặc điểm chính
- Độ mềm dẻo cao giúp dễ dàng lắp đặt
- Chịu nhiệt độ cao lên đến 105°C
- Chống cháy theo tiêu chuẩn VW-1
- Chống tia UV cho ứng dụng ngoài trời
- Chống ẩm
- Chống dầu
- Vật liệu tuân thủ RoHS & Reach
Lĩnh vực ứng dụng
Chủ yếu dùng để lắp đặt cố định cáp truyền tải trong phòng máy kéo thang máy.
Ứng dụng điển hình: hộp phân phối → đường dây nguồn tủ điều khiển, tủ điều khiển → đường dây nguồn động cơ

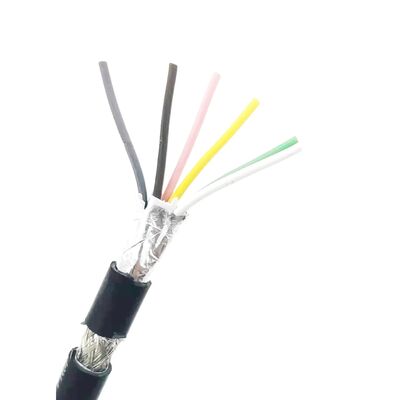

Sơ đồ cấu trúc cáp
1 - ruột dẫn, 2 - cách điện, 3 - vật liệu độn, 4 - băng quấn, 5 - lớp chống nhiễu (Tùy chọn), 6 - vỏ ngoài
In trên cáp: E366579 TYPE STOW ***AWG 105°C 600V VW-1 HWATEK
Cấu tạo cơ bản
- Ruột dẫn: Nguyên hoặc bện
- Cách điện: PVC hỗn hợp đặc biệt
- Lớp chống nhiễu hoặc bện: Tùy chọn
- Vỏ ngoài: PVC hỗn hợp đặc biệt
Tiêu chuẩn tuân thủ (ST/STW)
- Quốc tế: UL62, UL1581
- Tuân thủ RoHS, REACH
Thông số kỹ thuật (ST/STW)
- Điện áp định mức: 600V
- Nhiệt độ định mức: -40°C đến 105°C
- Xếp hạng chống cháy: VW-1, FT1, FT2
- Chống dầu: Dầu 60°C hoặc 80°C
- Kiểm tra chịu điện áp: AC 2.0kV/1 phút
Thông số sản phẩm
| Số lõi*Thông số kỹ thuật |
Cấu trúc ruột dẫn |
Đường kính ngoài ruột dẫn (mm) |
Độ dày cách điện trung bình (mm) |
Đường kính ngoài cách điện (mm) |
Độ dày vỏ ngoài trung bình (mm) |
Đường kính ngoài hoàn thiện (mm) |
Trọng lượng tịnh cáp (kg/km) |
Điện trở DC tối đa của ruột dẫn (20°C) Ω/km |
| 3C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 11.8±0.40 | 199.3 | 5.64 |
| 3C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 16.1±0.60 | 356.9 | 3.546 |
| 4C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.9±0.50 | 248.2 | 5.64 |
| 4C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 17.6±0.60 | 446.1 | 3.546 |
| 5C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 14.1±0.50 | 301.5 | 5.64 |
| 5C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 19.6±1.0 | 540.3 | 3.546 |
| 3C*12AWG(4mm²)+16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.3±0.40 | 222.1 | 5.64 |
| 3C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 16.6±0.60 | 400.4 | 3.546 |
| 4C*12AWG(4mm²)+16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 13.6±0.50 | 274.9 | 5.64 |
| 4C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 18.3±0.60 | 495.0 | 3.546 |
| 3C*12AWG(4mm²)+2C*16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 13.1±0.50 | 248.6 | 5.64 |
| 3C*10AWG(6mm²)+2C*12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 17.5±0.60 | 452.9 | 3.546 |
Lưu ý: Kích thước chi tiết và thông số kỹ thuật có thể thay đổi theo thông số sản phẩm của chúng tôi. Các sản phẩm trên là mẫu tiêu chuẩn không có lớp chống nhiễu, và cũng có thể được tùy chỉnh theo yêu cầu của khách hàng hoặc mục đích sử dụng thực tế.
